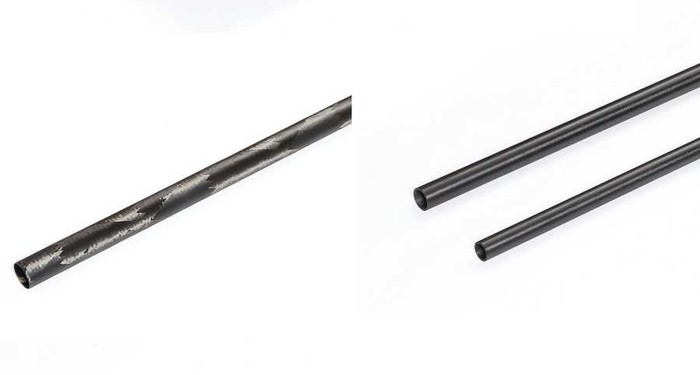

Filament Wound en fibre de carboneont des fibres continues très longues, qui ajoutent à la résistance et à la rigidité de la structure, idéales pour les applications de torsion.
Le processus de fabrication de l'enroulement du filament produit du carbone de longueur plus longue à des températures plus élevées, nous pouvons construire presque tous ces tubes avec un système de résine différent qui est bon jusqu'à 200 degrés. Si vous voulez des tubes en carbone plus longs, nous pouvons fabriquer jusqu'à 10 m de long.
Les tubes en fibre de carbone enroulé filament fournissent une excellente rigidité et résistance, une bonne contrainte de compression et une grande contrainte de torsion, et plusieurs angles axiaux peuvent être conçus pour atteindre les meilleures performances. Les angles utilisés dans le processus d'enroulement font du produit final un excellent choix pour les applications de torsion. Angle d'enroulement du filaments de 5 à 85 degrés (à l'axe du tube) Lorsque nous n'étons pas spécifiés, nous utilisons le vent croisé à 15 degrés (pour la charge de flexion), ou 45 degrés (pour la charge de torsion).
L'enroulement du filament est un processus de fabrication dans lequel les fibres de carbone continues sont enroulées sous tension aux angles de spécification.
Les structures creux d'enroulement filament sont une force incroyable. En traversant l'offre continue de la fibre de carbone, de la fibre de verre ou des fibres d'aramide et en les intégrant dans une matrice de résine.
Les tubes en fibre de carbone à enroulement filament sont conçus en fonction des conditions de force du produit. Par conséquent, les produits ont une bonne étanche à l'air, un alignement des fibres bien ciblé, une précision, un poids léger, une haute fiabilité et une qualité de produit stable. Les fibres sont entièrement exploitées par cette technique. Avec la production automatisée, l'enroulement du filament peut atteindre une vitesse élevée, ce qui augmente l'efficacité de la production.
- Préparation du mandrin:Le processus commence par un mandrin, un moule cylindrique. Il pourrait être en acier inoxydable. Ce mandrin détermine la forme intérieure du produit final.
- Application de l'agent de libération:Pour empêcher le matériau composite de coller au mandrin, un agent de libération est appliqué. Cela pourrait être une cire ou un autre revêtement antiadhésif.
- Placement du filament:Des brins continus de tonne de fibre de carbone renforçants sont imprégnés d'une résine (généralement époxy) et enroulées sur le mandrin dans un angle de motif précis. Le schéma de l'enroulement peut varier, affectant la résistance et les propriétés du produit final.
- Durcissement:Une fois l'épaisseur et le motif souhaités obtenus, nous nous déplacerons pour guérir dans le four, permettant à la résine de durcir et de se lier avec les fibres de carbone.
- Retrait du mandrin:Après durcissement, le tube est séparé du mandrin.
- Finition, CNC Usinage et inspection:Nous pouvons faire des processus de finition comme le ponçage, le revêtement, le broyage CNC et les fentes. Notre contrôle de qualité strict garantit que les dimensions et les propriétés répondent aux spécifications.
Les tubes en fibre de carbone enroulés de filament personnalisés sont très polyvalents et adaptés à diverses industries.
Filament Wound en fibre de carbone Avantages
1. Ratio de force / poids élevé
L'un des avantages les plus importants des tubes en fibre de carbone est leur rapport force / poids exceptionnel. Bien qu'ils soient légers, ces tubes offrent une résistance et une rigidité remarquables, ce qui les rend idéales pour les applications où la réduction du poids est essentielle sans compromettre les performances.
Dans l'industrie aérospatiale, où chaque once est importante, les tubes en fibre de carbone en filonment sont utilisés dans les drones ou les composants de drones pour réduire le poids et améliorer l'efficacité et les performances.
2. Résistance et rigidité sur mesure
Le processus d'enroulement du filament permet un contrôle précis sur les propriétés du tube. En ajustant les angles d'enroulement et la superposition des fibres de carbone, nous fabriquons des tubes de carbone avec une résistance et une rigidité personnalisées pour s'adapter aux applications spécifiques.
Dans l'industrie automobile, les tubes en fibre de carbone sont utilisés pour créer des composants légers et les plus forts qui améliorent les performances des véhicules. De même, dans les articles de sport, tels que les cadres de vélo ou les paddles, la capacité d'adapter la raideur et la force assure des performances optimales pour les athlètes et les amateurs.
3. Durabilité et résistance à la fatigue
Les tubes en fibre de carbone du filament enroulé sont connus pour une durabilité exceptionnelle. La fibre de carbone est intrinsèquement résistante à la fatigue, ce qui signifie que les tubes peuvent résister aux cycles de contrainte répétés sans perdre de force, idéal pour les applications dans les machines industrielles, la robotique et les véhicules à haute performance.
De plus, la fibre de carbone est résistante à la corrosion, garantissant que les tubes maintiennent leur intégrité structurelle même dans des environnements difficiles, tels que les applications marines ou le traitement chimique.
4. Fabrication de précision pour des performances optimales
Les tubes en fibre de carbone personnalisés sont conçus pour répondre aux spécifications exactes de chaque application. Nous analysons la résistance et choisissons les bons types de matériaux de fibre de carbone-souples sous le module standard, le module intermédiaire ou le module ultra-élevé basé sur les exigences de résistance et de performance souhaitées.
Le processus de production comprend également l'usinage et le polissage CNC pour assurer des dimensions précises et une finition lisse.
5. Polyvylity entre les industries
La polyvalence des tubes en fibre de carbone en plaie filamentaires les rend inestimables dans un large éventail d'industries:
- Uavs et drones:Les tubes en carbone réduisent le poids tout en maintenant l'intégrité structurelle, en améliorant l'efficacité énergétique et les performances.
- Automobile:Les arbres de transmission en fibre de carbone haute performance bénéficient de tubes en carbone légers et les plus forts et augmenter la vitesse.
- Articles de sport:Les vélos, les poteaux de ski et les arbres sont fabriqués avec des tubes en fibre de carbone qui offrent des performances et une durabilité supérieures.
Applications industrielles: des rouleaux de machines, des roulements à la robotique, les tubes en fibre de carbone améliorent l'efficacité et la précision des processus de fabrication.
-
Construction: des tubes en fibre de carbone légers et durables sont utilisés dans le renforcement structurel et d'autres applications nécessitant une résistance élevée.
Les tubes en fibre de carbone enroulés filamentaires transforment les performances de l'industrie, les composites Xinbo personnalisent les tubes en fibre de carbone d'enroulement filament pour vos projets, veuillez fournir les dessins et indiquer les paramètres du tube dont vous avez besoin.
- Diamètre à l'intérieur et / extérieur
- Épaisseur de paroi
- Longueur
- Résistance (flexion, torsion, compression, etc.)
- Quantité
- Exigences spéciales
